Как установить камин своими руками

Чтобы установить камин своими руками нужно ориентироваться в определенных технических нюансах. Например, такой нюанс как работает камин воздушного отопления и что нужно для его эффективной работы.

Каминная топка и воздушные потоки, которые заполняют пространство вокруг нее

В системе современного камина существуют два круга циркуляции воздуха:

  • Внешний воздух для процесса горения;
  • Комнатный воздух для нагрева. Известно, что для горения нужен кислород, поэтому камин является мощным потребителем воздуха.

Воздух в камине используется не только для горения, но и для создания тяги и удаления дыма.

Для обеспечения притока внешнего воздуха в каминных топках, разработанных фирмой Tarnava, предусмотрена специальная подставка, которая также работает как канал для подачи воздуха в топку.


К этому каналу при помощи гофротрубы подключается дополнительный приток воздуха снаружи.

Комнатный воздух не имеет возможности попасть внутрь топки. Он проникает через отверстие под камином или через решетки подачи воздуха в нижнюю камеру отопительного камина, циркулирует вокруг тела чугунной топки и нагревается. Выходит воздух сквозь решетки, которые размещены по бокам и на фронтальной части тепловой камеры камина.

Варианты подачи воздуха в камин:



  1. Трубой с круглым сечением (в основном 100 или 120 мм);
  2. Прямоугольной трубой 150*50 мм или 200х90 мм.

Система подачи свежего воздуха является очень важным элементом каминной установки. Для сжигания в камине с закрытой камерой 1 кг древесины необходимо около 8 м³ воздуха. То есть становится понятно, насколько важна подача воздуха для поддержания процесса горения.






Как подвести воздух к камину снаружи с помощью подставки?

Подсоединение трубы, которая подает внешний воздух, к подставке каминной топки Tarnava:

  • круглое отверстие в задней части топки — это вход для внешнего воздуха;
  • два прямоугольных отверстия на фасадной части — это выходы внешнего воздуха из подставки.
  • такие же прямоугольные отверстия есть и в нижней части каминной топки, через них воздух поступает непосредственно в камеру горения и обеспечивает процесс горения дров.






    Строение камина для воздушного отопления

    На этом рисунке рекомендуем обратить внимание на размещение вентиляционных решеток на портале камина, их должно быть 5 штук:

    1. 1 решетка на фасадной части камина;
    2. 2 или 3 - с двух сторон основной тепловой камеры;
    3. и 2 маленькие с двух сторон в декомпрессионной камере.

    Через эти решетки выходит часть теплого воздуха, который направляется в каминный зал. Остальное тепло по воздухопроводам расходится в соседние или расположенные этажом выше комнаты.

    Также здесь видно, как разделены основная камера горячего воздуха и декомпрессионная шахта.





    Воздушная гравитационная система каминного отопления и ее ключевые элемент


    В системе воздушного каминного отопления с естественной конвекцией, воздух нагревается, проходя вблизи горячих поверхностей каминной топки. Через вент решетки он поступает в комнату с камином и расположенные вблизи него комнаты.

    Принудительная система воздушного отопления


    В системах каминного воздушного отопления с принудительной циркуляцией теплого воздуха устанавливается специальный вентилятор. Нагретый воздух по теплоизолированным воздухопроводам подается во все комнаты, которые нужно обогреть.

    Каминная топка Tarnava, над корпусом которой установлен дистрибьютор тепла.

    Над корпусом каминной топки устанавливается дистрибьютор тепла. Это камера в которой собирается теплый воздух. Дальше нагретый воздух по теплоизолированных воздуховодах подается во все комнаты, которые нужно обогреть.

    Дистрибьютор еще называют конвекционной камерой, распределителем теплого воздуха или тепловым кожухом.

    Это металлическая конструкция, внутри которой есть своеобразная ниша и в ней накапливается нагретый от каминной топки воздух. Изготавливается дистрибьютор из оцинкованного металла и изолируется минеральной ватой.

    Дистрибьютор тепла устанавливать не обязательно, но его установление особенно целесообразно на начальном этапе обустройства дома, когда хозяева еще не планируют делать декоративное оформление камина (портал), но хотят развести тепло и обогреть дом. От дистрибьютора тепла, как видно на фото, отходят воздухопроводы.

    Если установлена каминная топка и по дому разведены воздуховоды, но они не соединены с дистрибьютором, то соответственно система не будет работать.

    В этом случае дистрибьютор тепла не устанавливается. Каналы с теплым воздухом будут выходить непосредственно от короба, который должен быть изготовлен из теплоизолированного гипсокартона и станет частью каминной облицовки.

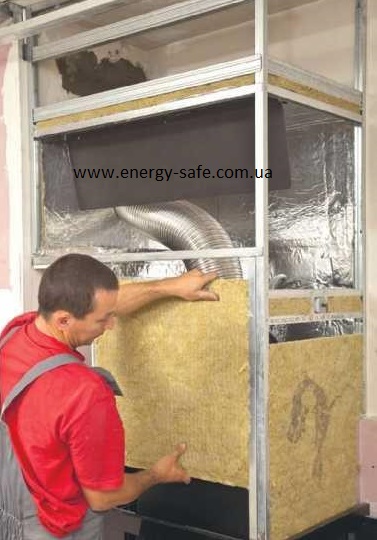

    Изготовление тепловой камеры (без использования дистрибьютора)

    Если отопительный камин устанавливается без использования дистрибьютора, то тепловая камера изготавливается следующим образом:

    • сводится каркас из металлического профиля для крепления гипсокартона;
    • делается изоляция тепловой камеры с помощью минеральной ваты;
    • зашивается коробом из теплоизолированного гипсокартона.

    Изоляция тепловой камеры камина обязательна, и не только из-за снижения теплопотерь, но и с точки зрения безопасности эксплуатации камина. Основная тепловая камера не должна доходить к самому потолку, а верхняя часть ее пространства на расстоянии 30 см должна отсекаться листом минеральной ваты и теплоизолированного гипсокартона.

    Эта созданная прослойка формирует декомпрессионную камеру. В верхней части этой гипсокартонной надстройки прорезают отверстия, через которые проходят трубы — воздухопроводы и дымоход. На этих фотографиях показано, как формируется декомпрессионная камера. Декомпрессионная камера выполняет роль изоляции перекрытия, то есть она отсекает теплый воздух от потолка, его перегрева и пересушивания. По обеим противоположным сторонам декомпрессионной камеры должны размещаться две решетки для свободной циркуляции воздуха и охлаждения этого пространства.



    Система распределения теплого воздуха от каминной топки

    Как видно на фотографии, в данном случае использованы трубы двух типов: эластичные изолированные и прямоугольные оцинкованные с дополнительной изоляцией.

    Круглые соединительные элементы обеспечивают низкое сопротивление потока, их относительно просто монтировать.

    Такие элементы, в основном, используются на вертикальных участках и в случае разведения распределительных каналов по нежилым чердакам. Прямоугольные соединительные элементы отлично выполняют свою функцию на горизонтальных участках, где они монтируются в подвесные потолки или стяжки.

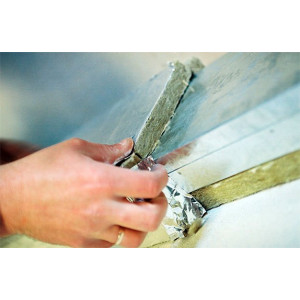

    Системы, в которых используют прямоугольные соединительные элементы, требуют изоляции минеральной ватой или специальными изолирующими рукавами.

    Типичные диаметры круглых каналов: 100, 125 и 150 мм, сечение прямоугольных труб 50х150 мм. И здесь важны следующие условия: обязательная герметичность всех использованных элементов и их соединений, а также термо- и звукоизоляция каналов и соединений.

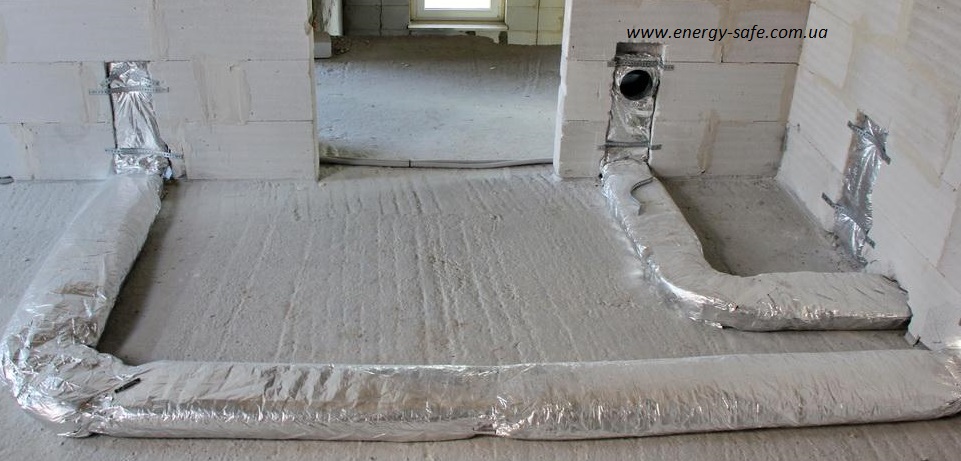

    Система распределения теплого воздуха с использованием эластичных каналов и круглых соединительных элементов. Разведение от камина плоскими каналами. Несколько вариантов каминов в завершенном виде с правильным (или допустимым) размещением вентиляционных решеток. Теплый воздух поступает в комнаты, которые отапливаются камином, через металические решетки или анемостаты.


    Анемостаты используются для выхода теплого воздуха сверху. В основном используются в тех помещениях, которые находятся на одном этаже с камином. Они крепятся к гипсокартонному потолку.

    Решетки используют для выхода теплого воздуха снизу. Размещают их на высоте 20-50 см от пола. Выходные отверстия каналов устанавливают как можно ближе к окнам или внешним стенам и чем дальше от дверных проемов, чтобы обеспечить равномерное распределение тепла в помещении.
