Підібр розміру вентиляційної решітки для каміна
Якщо перед вами стоїть питання, як вибрати решітки для каміна, то сподіваємося, що ця допоможе вам у його вирішенні.
Навіщо потрібні решітки в каміні?
Крім декоративної функції в каміні решітки виконують функцію, важливу для безпечної та належної роботи установки. Камінна топка нагрівається і передає тепло повітрю, яке її обтікає. Далі це нагріте повітря, за законами фізики, піднімається вгору. Якщо є система повітряного опалення по будинку, то це тепле повітря розходиться повітропроводами у інші кімнати, а частина тепла виходить з теплової камери безпосередньо у ту кімнату, де встановлений камін.

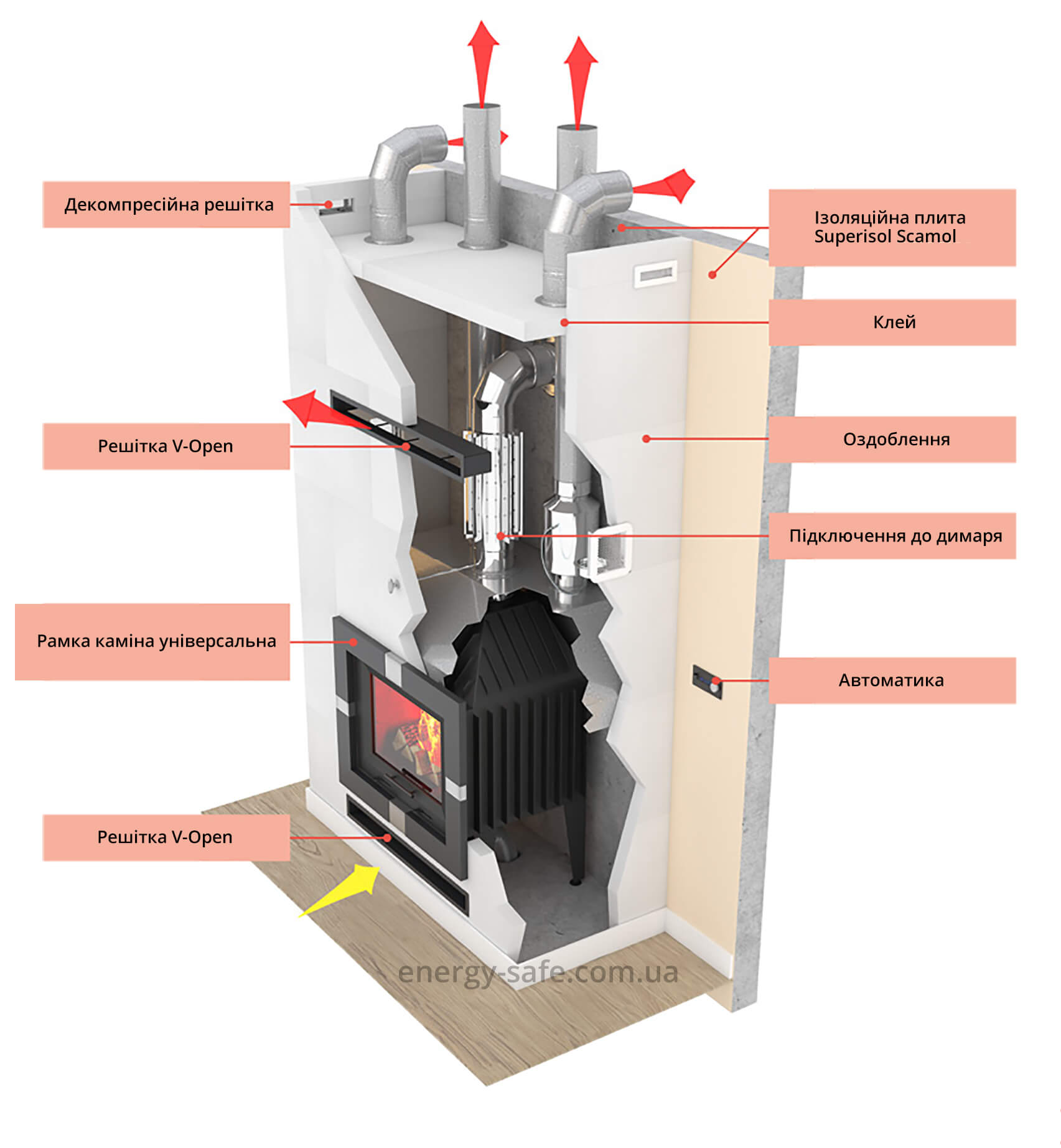

Тому на обудові каміна встановлюються металеві вентиляційні решітки, через які виходить тепло. Якщо камінна обудова внизу не має ніші, типу дровітні, то для забору повітря у нижній частині також встановлюються решітки.
Камінна топка, яка працює на дровах, розрахована на роботу при високих температурах, тому важливо передбачити, щоб не відбувся перегрів обудови каміна. Відповідно в цій конструкції роблять виходи теплого повітря через решітки, які мають бути відповідного розміру, а точніше, розмір їх активного перерізу.
Решітки в корпусі каміна повинні відповідати декільком вимогам, в першу чергу вони:
- не можуть мати жалюзі
- повинні мати мінімально можливий опір потоку
- мають бути відповідного розміру з врахуванням активного перерізу

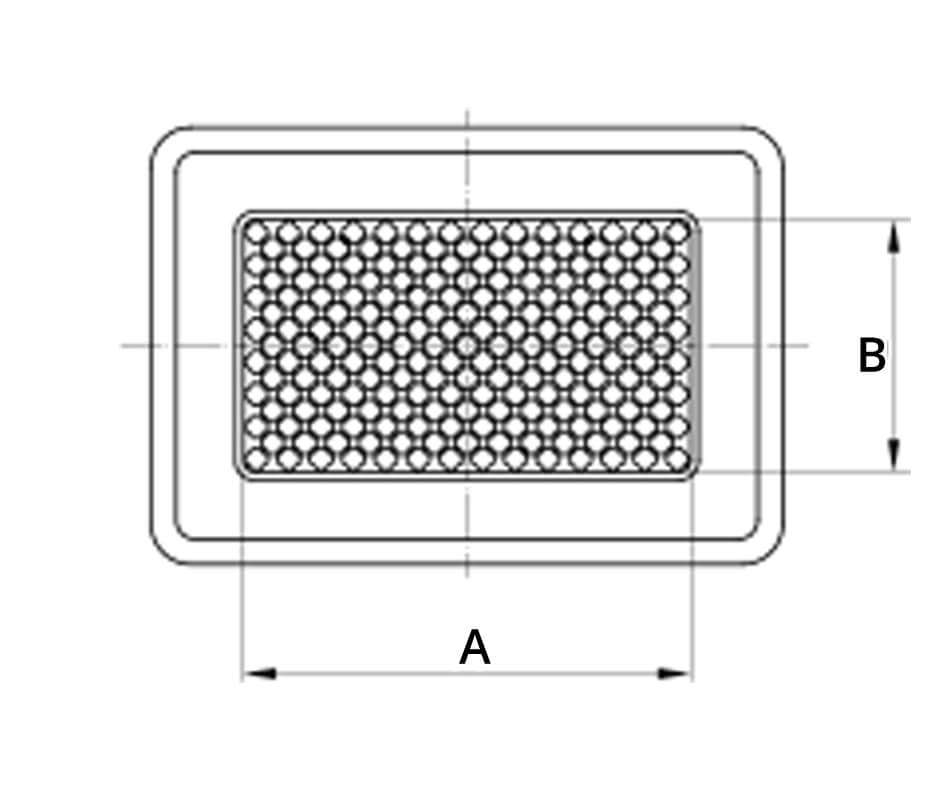

Активний переріз решітки - це покриття вільного перерізу поверхні всіх отворів у полі. Ефективний поперечний переріз для гравітаційного повітряного транспорту повинен бути не менше ніж 60% активного поля. У цьому типі розподілу сили тяжіння, де спостерігаються малі швидкості течії - порядку 1 ~ 1,5 м/с, опір сітки незначний і їх можна опустити в розрахунках. Але ці опори не можна опустити при механічному розподілі теплого повітря.
Вибір решіток - справа дуже важлива і непроста. Варто запам'ятати кілька правил і уважно прочитати інструкцію з експлуатації камінної топки, адже виробник зазвичай описує, якою має бути активна поверхня.
Загалом, розміри мають бути пропорційними до потужності встановленого нагрівального обладнання.

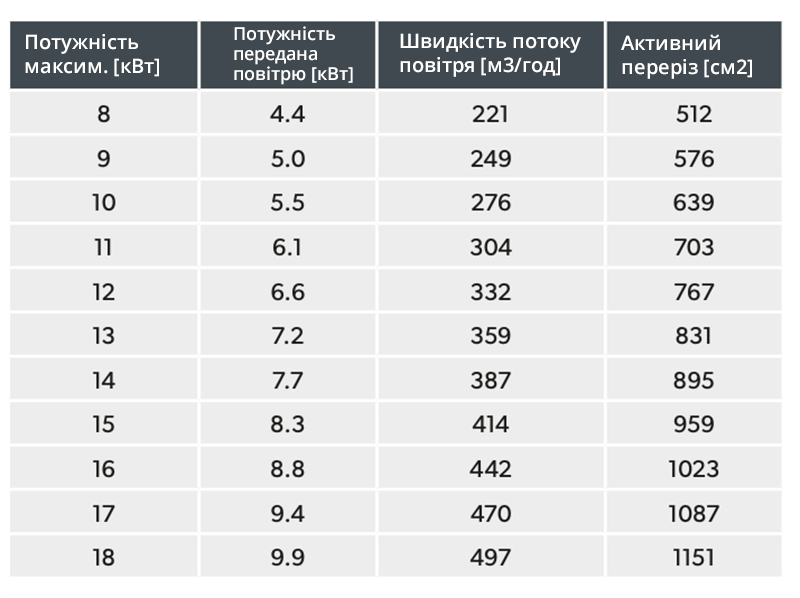

Нижче в таблиці розписано, яка площа перерізу решітки решітки має бути у відповідності до потужності каміна:
Розмір активного поперечного перерізу решіток у наведеній вище таблиці повинен бути сумою вихідних решіток у всій обудові каміна. Площа активного поперечного перерізу решіток на забір кімнатного повітря має бути на 30% менший ніж у вихідних решітках.

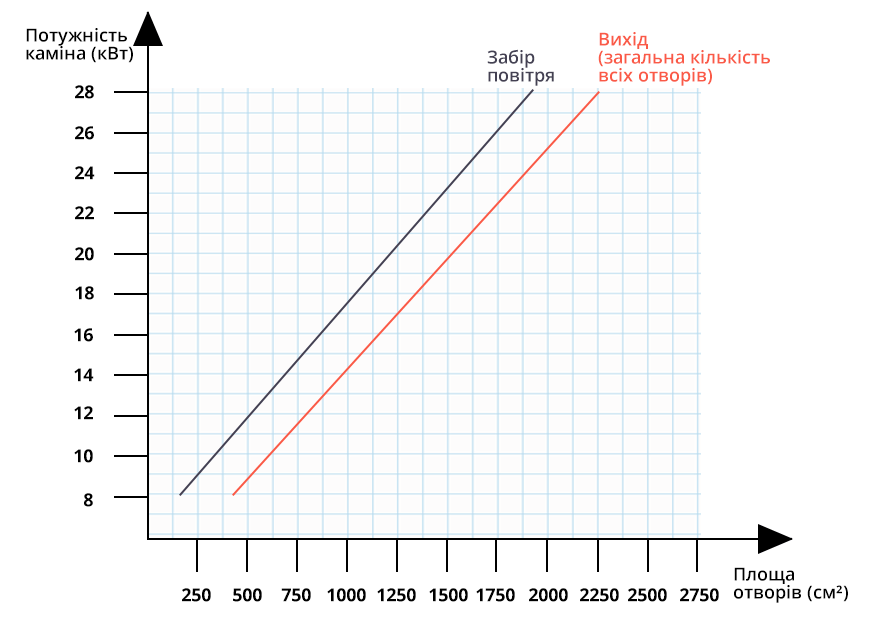

Також маєте можливість розрахувати розмір отвору на вхід і на вихід повітря з теплової камери каміна з графіку, показаного нижче:
