Поради для архітекторів і проектантів, якщо в проекті камін з водяним контуром

Якщо Ваш будинок на етапі проекту і Ви плануєте встановлювати камін з водяним контуром необхідно врахувати наступне:

Закласти відповідний діаметр димового каналу (діаметр залежить від потужності каміна, потужність - від опалювальної площі)

Запланувати горизонтальний канал подачі зовнішнього повітря для горіння діаметром 100мм

Підвести злив у каналізацію до місця каміна трубою діаметром 32 мм.

Зробити подачу холодної води

Подачу від каміна і обратку краще не планувати заздалегідь, оскільки потрібно врахувати багато нюансів, в тому числі і схему підключення.


Якщо камін повинен працювати ще на підігрів води для побутових потреб або на акумуляційну ємність, то необхідно передбачити місце (котельня або підсобне приміщення).

Чим ближче буде камін до комунікацій, основної магістралі, акумуляційної ємності і т.п., тим дешевше буде саме підключення.


Як підключити камін з водяним контуром з газовим або електричним котлом?

Є кілька можливих варіантів підключення каміна з водяним контуром. Дуже часто камін з водяним контуром підключають в уже існуючу систему або хочуть зробити гібридну систему з газовим або електричним котлом. Камін такого типу може працювати як самостійний повноцінний опалювальний прилад.

3 схеми підключення, які найчастіше застосовують:

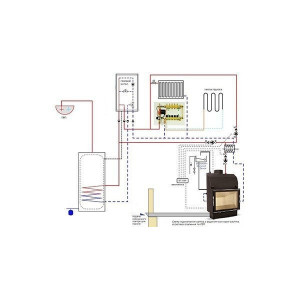

Схема підключення каміна з водяним контуром відкритого типу для опалення в систему з газовим котлом


Схема підключення каміна з водяним контуром відкритого типу для опалення як єдине джерело тепла


Схема підключення каміна з водяним контуром закритого типу для опалення в систему з газовим котлом


Якщо планується 3 варіант підключення, то обов'язковою вимогою є забезпечення безперебійного електроживлення.

Існує багато інших варіантів як підключити камін з водяним контуром. Наприклад:

  • Підключення до буферної ємності як акумулятора теплової енергії.
  • Підключення з сонячними колекторами, тепловим насосом і ін.

При обробці каміна з водяним контуром важливо пам'ятати, що потрібно зробити доступ в області:



Запобіжного клапана

Дросельної заслонки подачі повітря

Всі ці доступи можна зробити за допомогою металевих решіток або декоративних дверцят.
